업계별 활용 케이스오프셋 잉크
숙련 작업자가 수동으로 충전하던 공정을 자동화한 케이스
액체명: 오프셋 잉크
업종: 화학
현재의 과제 및 요구 사항
롤 밀에서 배출되는 잉크를 펌프 호퍼에 받아 순환 경로에 있는 3방 밸브로 저울 위에 있는 캔에 수작업으로 충전했는데, 아래와 같은 점이 과제였다.
- 경험이 적은 작업자는 충전 속도가 심각하게 떨어지므로 전담 숙련 작업자가 필요하다.
- 밸브의 액 끊김이 나빠서 캔 가장자리가 더러워진다.
- 현재의 방법으로는 펌프 소음이 크고 작업 환경도 안 좋다.
해결 방법
일련의 작업을 자동화하기 위해 아래와 같이 제안하였다.

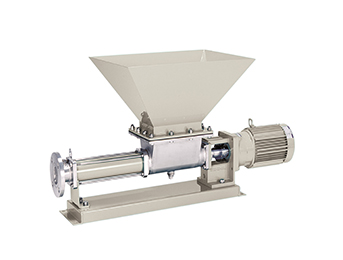

- 기존 펌프 대신 모터 소리 외에는 아무 소리도 나지 않고, 고점도 잉크도 정량 공급할 수 있는 호퍼 타입의 NYS 펌프를 적용하였다.
- 배관 끝에 JAST Valve(충전 밸브)를 설치. 밸브 아래에, 롤러 컨베어가 장착된 로드 셀 저울을 설치해 놓고 저울 위에 빈 캔을 얹으면 캔 무게를 빼고 계량하는 것부터 잉크 충전까지 자동으로 진행하는 컨트롤러를 적용하였다.
개선 시 장점
- 로드 셀 저울과 연동한 중량 충전 시스템이라 작업자의 숙련도에 관계없이 고정밀 충전이 가능해졌다.
- JAST Valve의 액 끊김이 좋아 흘러내리지 않으므로 용기가 더러워지는 일이 없어지고, 닦아내는 등 번거로운 작업이 줄었다.
- 소음이 없어져 작업 환경이 좋아졌다.

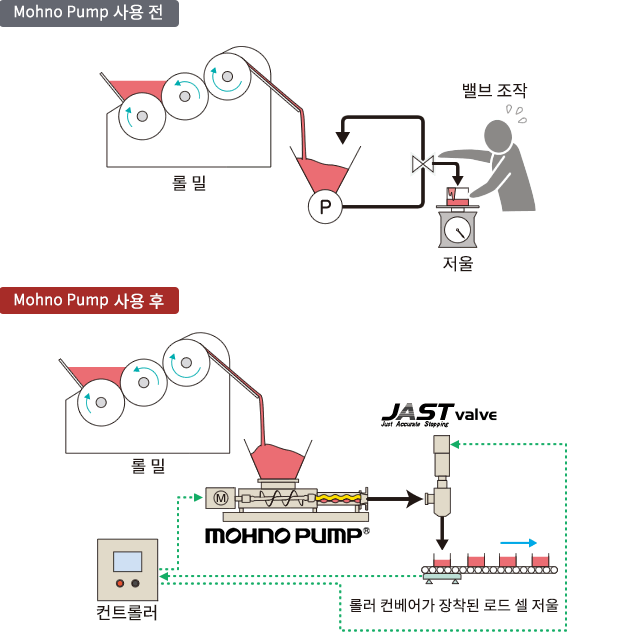

흐름도
